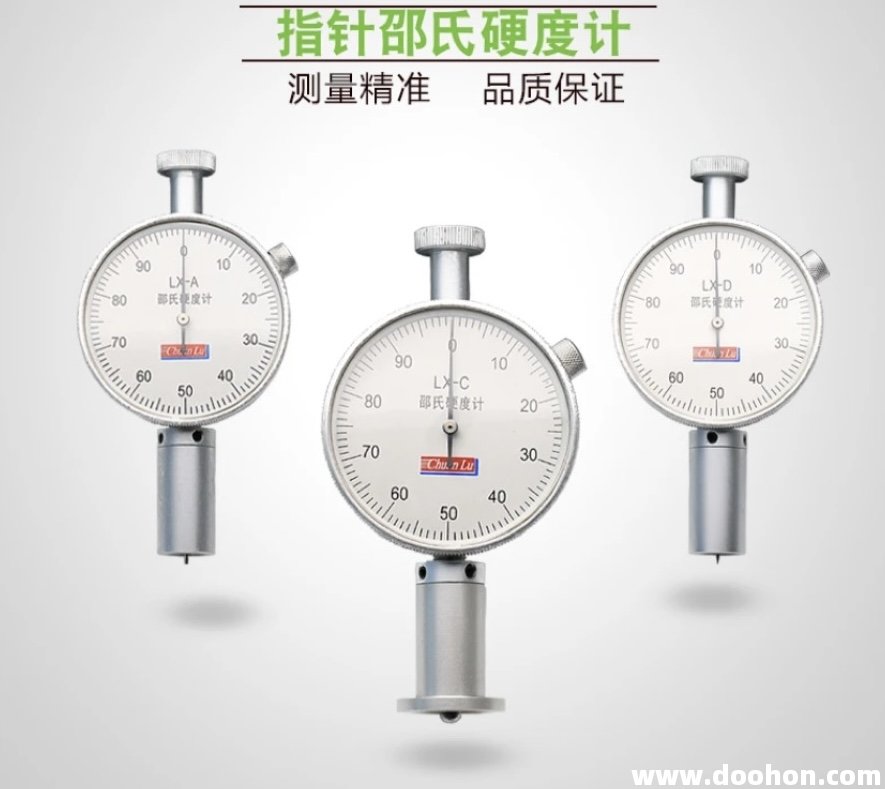

聚氨酯（PU）發(fā)泡材料的硬度測試通常使用邵氏硬度計（Shore Hardness Tester），但具體類型需根據(jù)材料的軟硬程度選擇。以下是不同硬度計的區(qū)別及選擇建議：

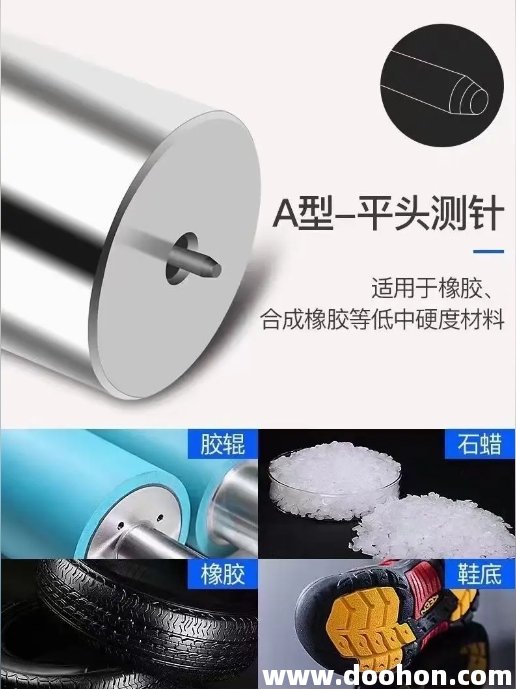

邵氏A硬度計

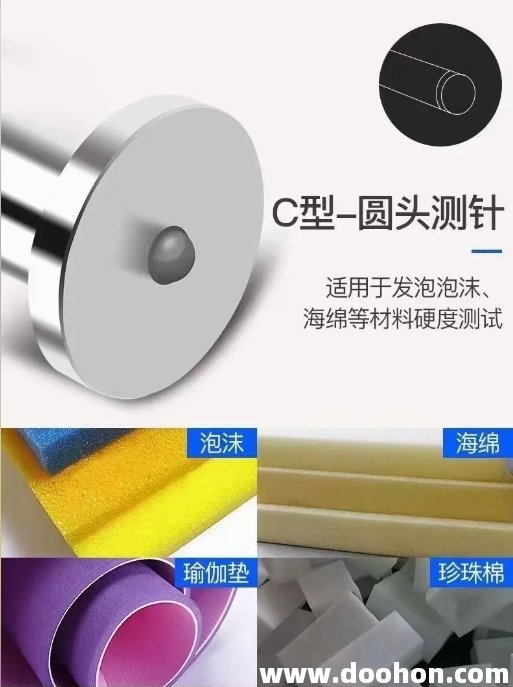

邵氏C硬度計

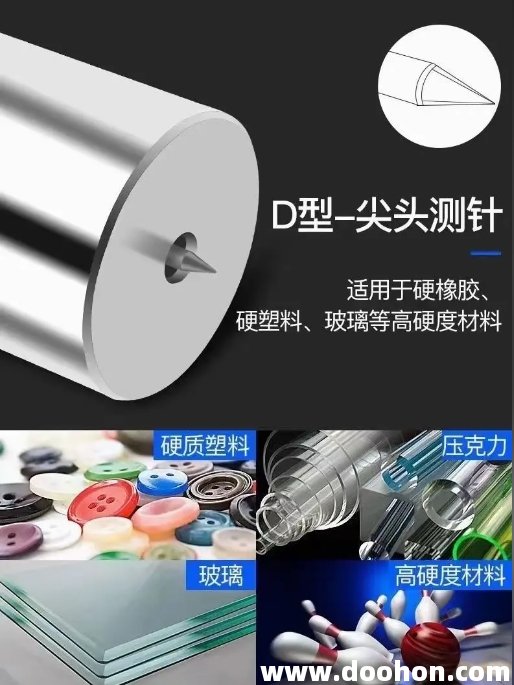

邵氏D硬度計

1. 硬度計選擇

聚氨酯發(fā)泡材料通常分為 開孔（軟質(zhì)） 和 閉孔（硬質(zhì)） 兩種類型，測試方法不同：
軟質(zhì)PU發(fā)泡（低密度，開孔）
儀器：邵氏硬度計（Shore A 或 Shore OO）
Shore A：適用于中等軟度的彈性體（如記憶棉、鞋墊），硬度范圍約 10-90 HA。
Shore OO：用于極軟材料（如超軟海綿、凝膠），硬度范圍 0-100 HOO（數(shù)值越高越硬）。
測試方法：將試樣平鋪，壓針垂直接觸表面，讀取穩(wěn)定值（避免壓縮過度影響結果）。

硬質(zhì)PU發(fā)泡（高密度，閉孔）
儀器：邵氏硬度計（Shore D）或球壓硬度計
Shore D：適用于硬質(zhì)泡沫（如保溫材料、結構泡沫），范圍約 20-90 HD。
球壓硬度（ISO 2439）：通過壓入特定深度的力值計算，適合高回彈材料。

2. 硬度分類及特點

3. 注意事項

試樣厚度：需≥6mm，避免基底效應影響結果。
溫度影響：PU硬度對溫度敏感，建議在標準環(huán)境（23±2℃）下測試。
各向異性：發(fā)泡方向可能導致硬度差異，需多點測試取平均值。
標準差異：不同標準（ISO/ASTM）的測試條件可能不同，需明確依據(jù)。

4. 擴展建議

對于超低密度（<0.1g/cm³）的開孔泡沫，邵氏硬度可能不適用，可考慮壓縮強度測試（如ASTM D1621），其他方法ASTM D3574（柔性泡沫標準）：可能使用壓陷硬度（Indentation Force Deflection, IFD）測試支撐性能，單位以 N/㎡ 或 lbf 表示。。

若需動態(tài)性能評估，可結合回彈率（如ASTM D3574的球回彈測試）。

通過合理選擇硬度計和測試方法，能更準確表征PU發(fā)泡材料的力學性能。實際應用中需根據(jù)具體需求（如舒適性、支撐性）匹配硬度范圍。

邵氏硬度計（Shore Hardness）是測量彈性體、橡膠、塑料和泡沫材料硬度的常用儀器，根據(jù)壓針形狀、彈簧力和測量范圍的不同，分為多個類型。以下是主要分類及其特點：

1. 邵氏硬度計主要類型

2. 各類型典型應用場景

Shore A
材料：橡膠密封圈、鞋底、汽車輪胎、聚氨酯泡沫（密度≥0.2g/cm³）。
示例硬度：
橡皮擦：~20 HA
自行車輪胎：~60 HA
硬質(zhì)鞋底：~90 HA

Shore D
材料：PVC管道、工程塑料（如尼龍）、高密度PU發(fā)泡（閉孔結構）。
示例硬度：
塑料瓶蓋：~70 HD
硬質(zhì)保溫板：~85 HD

Shore OO/00
材料：記憶棉、醫(yī)用凝膠墊、玩具軟膠、超低密度PU泡沫（開孔結構）。
示例硬度：
凝膠冰袋：~10 HOO
慢回彈枕頭：~40 H00

3. 關鍵區(qū)別與選擇依據(jù)

| 對比項        | Shore A                          | Shore D                     | Shore OO/00 |
| 壓針穿透力 | 中等（可測輕微變形）  | 高（需材料抗穿透） | 極低（避免壓壞材料）|
| 讀數(shù)范圍     | 20-90 HA有意義            | 30-90 HD有意義       | 10-60 HOO/H00有意義|
| 適用標準     | ASTM D2240, ISO 868 | ASTM D2240            | ASTM D2240 |

4. 使用注意事項

1. 試樣厚度：至少需≥6mm，避免基底支撐影響結果。
2. 測試時間：壓針接觸后15秒內(nèi)讀數(shù)（避免蠕變干擾）。
3. 溫度影響：溫度升高可能導致硬度下降（如橡膠在低溫下變硬）。
4. 各向異性：多方向測試取平均值（尤其發(fā)泡材料可能存在方向性差異）。

5. 擴展知識

國際標準差異：
ISO 7619-1（橡膠）與ASTM D2240（通用）對測試條件（如壓針速度）有細微差異。
與其他硬度對照：
邵氏A≈IRHD（國際橡膠硬度）時，在30-90范圍內(nèi)可近似換算。

選擇邵氏硬度計時，需根據(jù)材料軟硬程度和測試標準要求匹配類型。對于PU發(fā)泡材料，通常優(yōu)先使用Shore A（中等硬度）或Shore OO（超軟）。
